STI2D - Découverte des réseaux informatiques

Masque de sous-réseau

Pour définir les parties réseau et hôte d'une adresse, les périphériques utilisent une configuration de 32 bits appelée « masque de sous-réseau ». Le masque de sous-réseau s'exprime dans le même format décimal pointé que celui de l'adresse IPv4. Le masque de sous-réseau est créé en plaçant le nombre binaire 1 dans chaque position de bit qui représente la partie réseau et en plaçant le nombre binaire 0 dans chaque position de bit qui représente la partie hôte.

Le masque de sous-réseau est aussi appelé « préfixe ». Ce dernier un nombre de 0 à 32 qui représente le nombre de bits à 1 dans le masque de sous-réseau. Il représente la même chose : la partie réseau d'une adresse.

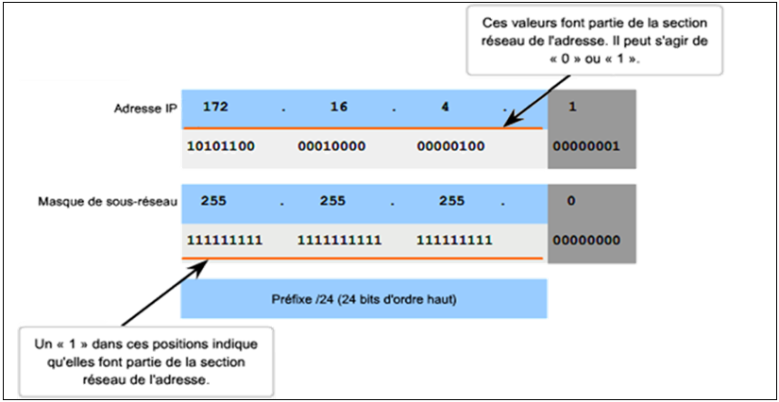

Par exemple, le préfixe /24, correspondant au masque de sous-réseau 255.255.255.0 (11111111.11111111.11111111.00000000). Les bits restants (à droite) du masque de sous-réseau sont des zéros, et indiquent l'adresse de l'hôte sur le réseau.

Masque de sous réseau

Exemple : Déterminer l'adresse de réseau de l'hôte 172.16.132.70/20

Pour déterminer l'adresse du réseau auquel appartient un hôte, on effectue le masquage de son adresse IP par son masque de sous-réseau. Le masquage est obtenu en effectuant une opération AND bit à bit entre les deux adresses :

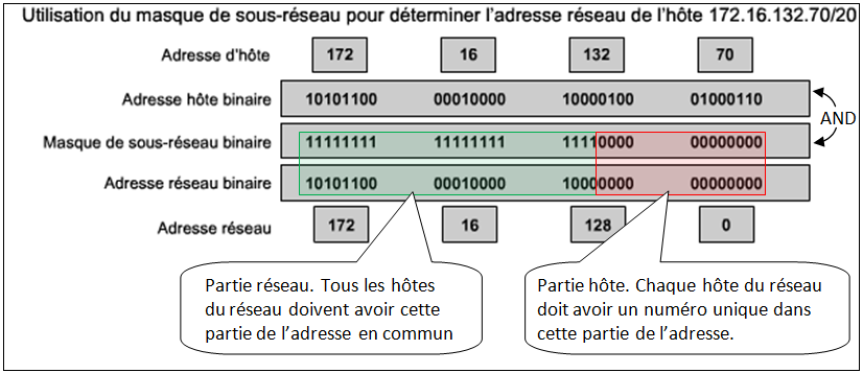

Calcul de l'adresse réseau d'un hôte

Conclusion : L'hôte 172.16.132.70/20 fait partie du réseau 172.16.128.0/20

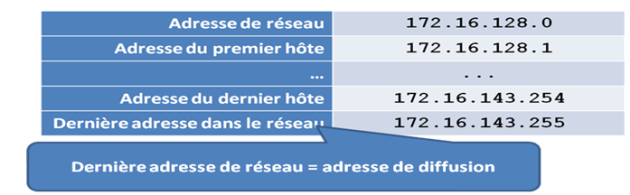

Ce réseau a les caractéristiques suivantes :

Résumé

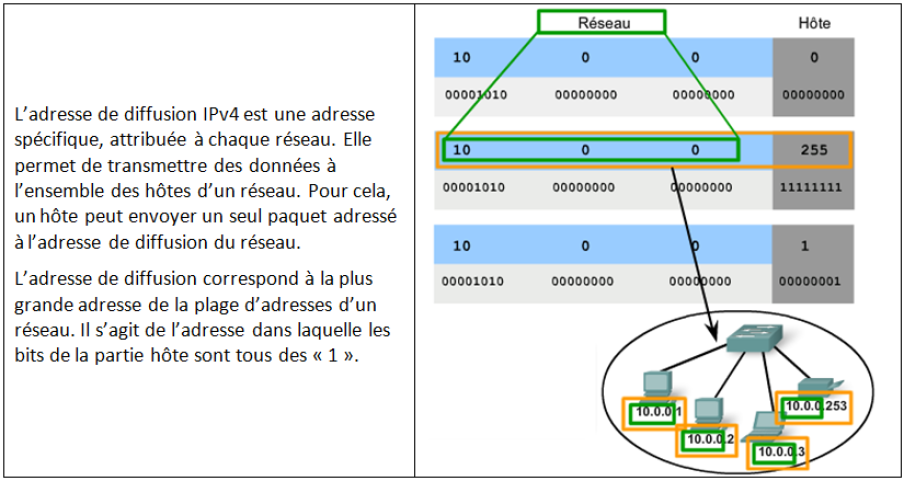

L'adresse de diffusion
