STI2D - Découverte des réseaux informatiques

Topologie des réseaux

Bus, étoile, anneau

La manière dont sont interconnectées les machines est appelée « topologie ». On distingue la topologie physique (la configuration spatiale, visible, du réseau) de la « topologie logique ». La topologie logique représente la manière dont les données transitent dans les câbles.

Aujourd'hui, la topologie logique la plus courante est Ethernet.

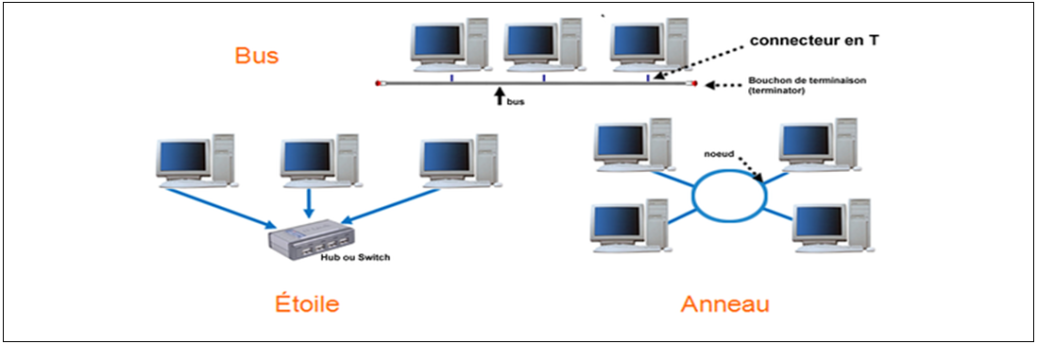

Les principales topologies physiques sont les topologies en bus, en étoile et en anneau.

Topologie des réseaux

Topologie en bus

Une topologie en bus est l'organisation la plus simple d'un réseau. En effet dans une topologie en bus tous les ordinateurs sont reliés à une même ligne de transmission par l'intermédiaire de câble, généralement coaxial. Le mot "bus" désigne la ligne physique qui relie les machines du réseau.

Cette topologie a pour avantages d'être facile à mettre en oeuvre et de fonctionner facilement, par contre elle est extrêmement vulnérable étant donné que si l'une des connexions est défectueuse, c'est l'ensemble du réseau qui est affecté.

Cette topologie est obsolète dans les réseaux de données mais couramment utilisé dans les réseaux de terrain.

Topologie en étoile

Dans une topologie en étoile, les ordinateurs du réseau sont reliés à un système matériel appelé switch (commutateur). Il s'agit d'une boîte comprenant un certain nombre de jonctions auxquelles on peut connecter les câbles en provenance des ordinateurs. Celui-ci a pour rôle d'assurer la communication entre les différentes jonctions.

Contrairement aux réseaux construits sur une topologie en bus, les réseaux suivant une topologie en étoile sont beaucoup moins vulnérables car on peut aisément retirer une des connexions en la débranchant du commutateur sans pour autant paralyser le reste du réseau.

Topologie en anneau

Dans un réseau en topologie en anneau, les ordinateurs communiquent chacun à leur tour, on a donc une boucle d'ordinateurs sur laquelle chacun d'entre-eux va "avoir la parole" successivement.

En réalité les ordinateurs d'un réseau en topologie anneau ne sont pas reliés en boucle, mais sont reliés à un répartiteur (appelé MAU, Multistation Access Unit) qui va gérer la communication entre les ordinateurs qui lui sont reliés en impartissant à chacun d'entre-eux un temps de parole.

Sur les réseaux de données, c'est la topologie en étoile qui la plus répandue.
