STI2D - Découverte des réseaux informatiques

Les supports de transmission

Le cuivre : câbles coaxiaux ou à paires torsadées

Divers organismes de normalisation contribues à la définition des propriétés physiques, électriques et mécaniques des supports disponibles pour différentes communications de données. Ces spécifications garantissent que les câbles et connecteurs fonctionnent comme prévu avec différentes mises en œuvre.

Par exemple, des normes pour les supports en cuivre sont définies pour :

  • Le type de câblage en cuivre utilisé

  • La bande passante de la communication

  • Le type de connecteurs utilisés

  • Le brochage et les codes couleur des connexions avec le support

  • La distance maximale du support

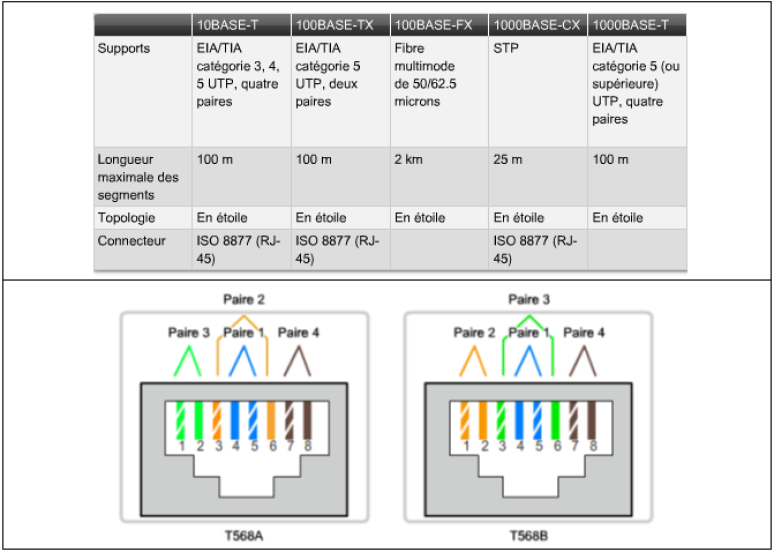

Les paires torsadées

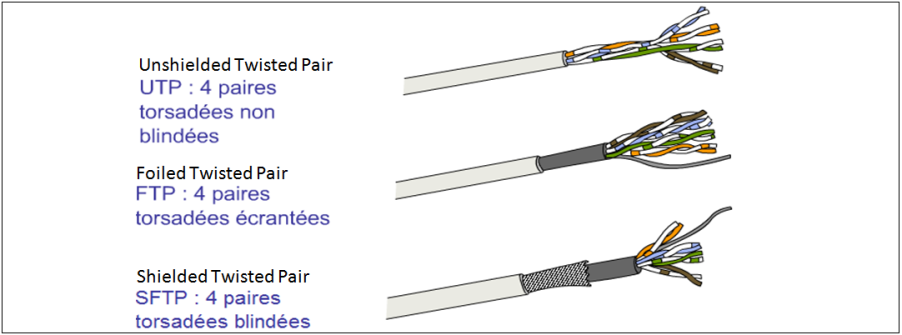

UTP - FTP - SFTP

Le verre : fibre optique

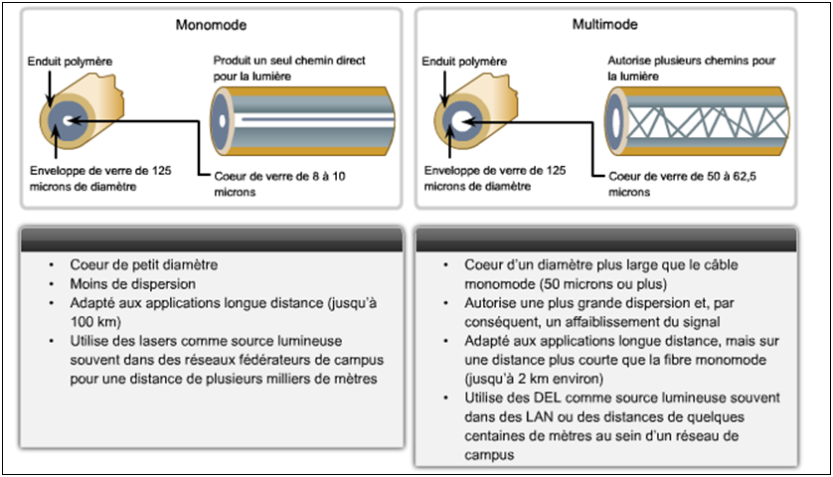

Fibres optiques

Le câblage en fibre optique utilise des fibres de verre ou de plastique pour guider des impulsions lumineuses de la source à la destination. Les bits sont codés sur la fibre comme impulsions lumineuses. Le câblage en fibre optique prend en charge des débits de bande passante de données brutes très élevés.Des lasers ou des diodes électroluminescentes (DEL) génèrent les impulsions lumineuses utilisées pour représenter les données transmises sous forme de bits sur le support. Des dispositifs à semi-conducteur électronique appelés photodiodes détectent les impulsions lumineuses et les convertissent en tensions qui peuvent ensuite être reconstituées en trames de données.

Ondes électromagnétiques : sans fil

Les supports sans fil transportent des signaux électromagnétiques à des fréquences radio et micro-ondes qui représentent les chiffres binaires des communications de données. En tant que support réseau, la transmission sans fil n'est pas limitée aux conducteurs ou voies d'accès, comme les supports en cuivre et à fibre optique.

Les technologies de communication de données sans fil fonctionnent bien dans les environnements ouverts. Cependant, certains matériaux de construction utilisés dans les bâtiments et structures, ainsi que le terrain local, limitent la couverture effective. De plus, la transmission sans fil est sensible aux interférences et peut être perturbée par des appareils aussi courants que les téléphones fixes sans fil, certains types d'éclairages fluorescents, les fours à micro-ondes et d'autres communications sans fil.

En outre, la couverture de communication sans fil n'exigeant aucun accès à un fil physique de support, des périphériques et utilisateurs non autorisés à accéder au réseau peuvent accéder à la transmission. La sécurité du réseau constitue par conséquent un composant essentiel de l'administration de réseau sans fil.

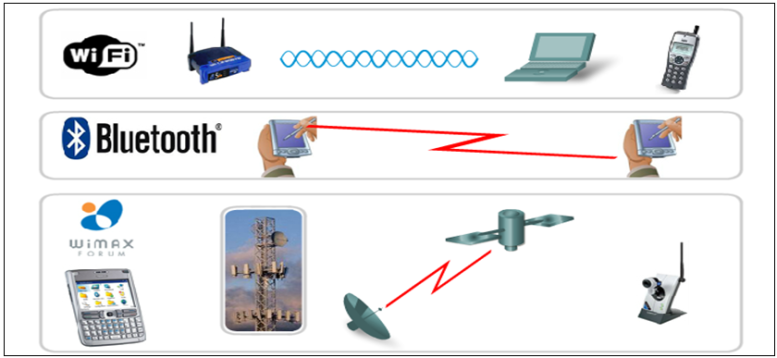

Les liaisons sans fils
